V24 Interface für das Hameg Speicheroszilloskop HM 205-2

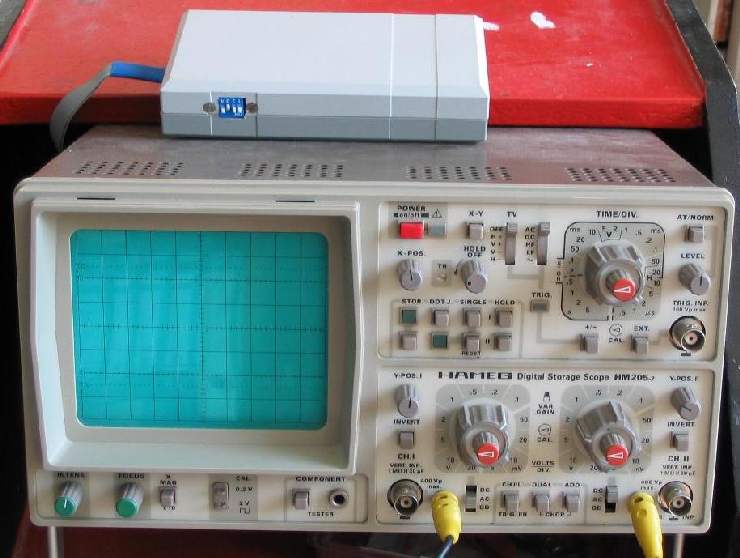

Interface, eingebaut in ein Standard-Gehäuse (150mm x 82mm x 30mm, Reichelt BOPLA EG 1530) und an das HM 205-2 angeschlossen. Die Spannungsversorgung erfolgt über das Oszilloskop.

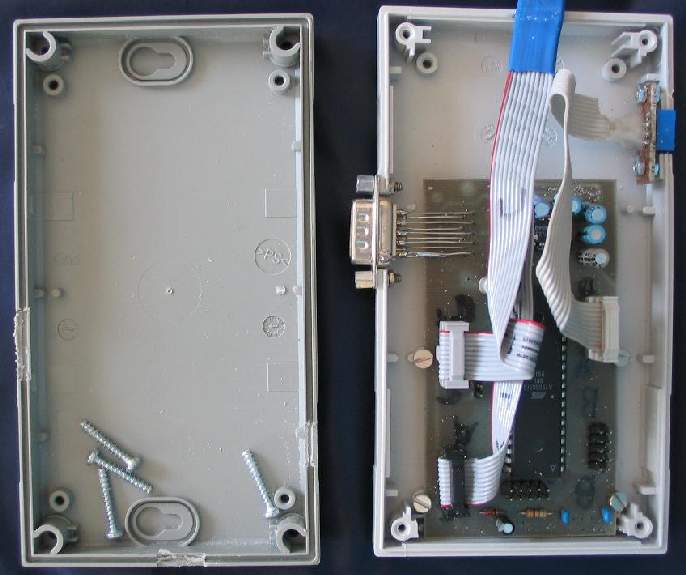

Blick in das geöffnete Gehäuse. Port B und ISP-Interface bleiben unbelegt. Oben rechts: 4-poliger DIP-Schalter zur Einstellung von Baudrate und Handshake.

Zum Nachbauen gibt es eine kurze Beschreibung, sowie ein mit gzip gepacktes TAR-Archiv hm205.tar.gz (auch als ZIP-Archiv verfügbar: hm205.zip) mit Platinenlayout (erstellt mit pcb Ver.1.6.3), Firmware für den AT90S8515 (erstellt mit AVR-GCC) und Software für den Hostrechner (Linux -- sorry, mangels Entwicklungsumgebung und entsprechendem Host-Betriebssystem keine Mickeysoft-Version erhältlich).

Zwischenzeitlich wurde das Interface dem aktuellen Stand der Technik angepasst. Es besitzt nun eine galvanisch getrennte USB-2.0-Schnittstelle (full-speed). Eine Beschreibung dieses Projekts finden Sie auf meiner geschäftlichen Homepage.
