Ablagesystem für SMD-Bauteile

Leider sind Einlageblätter für Streifen mit SMD-Bauteilen vergleichsweise schwer zu beschaffen (z.B. Farnell Best.-Nr 5412067) und dann auch recht teuer...

Man kann sich jedoch mit günstigen Artikeln für Sammler behelfen. Für Briefmarkensammler bzw. Philatelisten werden Einsteckblätter zur Ablage und Präsentation ihrer „Schätze” angeboten. Diese bestehen aus einer schwarzen Kunststofffolie im A4-Format, auf deren Vorder- und Rückseite mehrere transparente Kunststoffstreifen waagrecht so aufgeschweißt wurden, dass sich nach oben offene Taschen bilden. In diese Taschen können die dünnen Pappstreifen mit SMD-Widerständen problemlos und zuverlässig eingelegt werden.

Für Widerstände haben sich bei mir Einlageblätter mit acht horizontalen Streifen pro Seite bewährt. Mit einem Blatt können somit 16 Widerstandswerte abgelegt werden, was ausreichend ist für die zwölf Werte einer Dekade der E12-Reihe und vier zusätzliche Zwischenwerte.

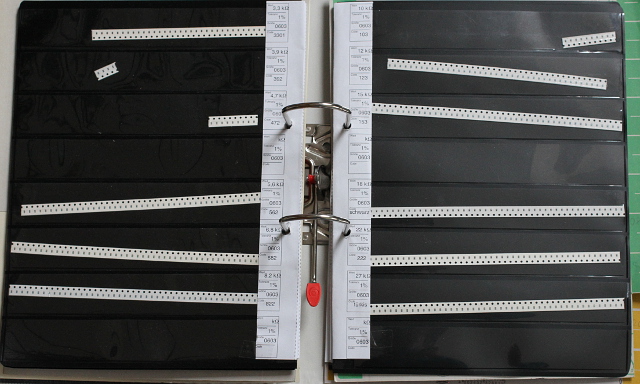

Für die Beschriftung kann man entweder in jedes Fach am Rand einen kleinen beschrifteten Zettel einlegen oder, deutlich einfacher, ein A4-Blatt vertikal in drei Streifen teilen, diese Streifen der Länge nach umfalten und in der Mitte mit einem Bürolocher lochen. Dieser Streifen wird dann an der gelochten Seite über das Einlageblatt gelegt und kann nun einfach beschriftet werden, wie in dem Bild oben dargestellt. Selbstverständlich kann man die Streifen auch vor dem Zerschneiden bedrucken, wie beispielsweise in dieser PDF-Datei.

Für die Ablage von SMD-Bauteilen mit einer größeren Bauhöhe als SMD-Widerstände, können die Taschen der Einlageblätter auf der Oberseite zugeklebt oder mit der Trägerfolie verschweißt werden (zum Schweißen kann beispielsweise ein Lötkolben benutzt werden). Anschließend wird die Tasche an der Innenseite, also an der Seite mit den Löchern fürs abheften, mit einem scharfen Messer bzw. einem Skalpell durch einen senkrechten Schnitt geöffnet, so dass die Streifen mit den Bauteilen von der Seite her in die Tasche eingeschoben werden können.

Als Alternative können auch Einlageblätter mit höheren Taschen, also mit weniger Taschen pro Seite, verwendet werden, in welchen dann auch dickere Bauteile einen sicheren Halt finden.
