Elektrischer Anschluß des Einhandsiebs

Das Ausgangkabel des Hochspannungskaskaden-Moduls weist am Ende des einen u-förmigen Drahthaken auf, der durch einen Gummi-Saugnapf abgedeckt ist. Dieser Haken wird für die mechanische und elektrische Verbindung der Kaskade mit dem Sieb verwendet.

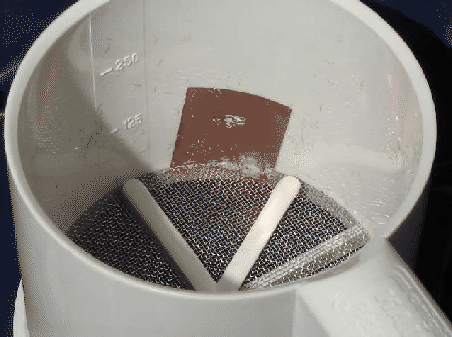

Bild 7: Mechanische und elektrische Verbindung von Kaskade und Einhandmehlsieb.

Hierzu wird in die Seitenwand des Einhandsiebs mit einer Laubsäge eine schmale Nut gesägt, deren Breite etwas größer ist als der Durchmesser des Drahts, der den Bügel formt. Die Länge der Nut entspricht ungefähr dem Abstand der beiden Schenkel des u-förmigen Bügels. Auf die Innenseite des Siebs wird von der Nut, bzw. ca. 5mm oberhalb der Nut, bis auf das Metallgeflecht des Siebs eine selbstklebende Kupferfolie geklebt (Bezugsquelle: Conrad). Anschließend wird der Bereich, der die Nut verdeckt, mit einem Messer eingeschnitten. Das Ende der Folie, das auf dem Metallgeflecht aufliegt, kann zusätzlich durch u-förmige Cu-Drahtbügel, die von unten durch Geflecht und Kupferfolie gesteckt und mit der Folie verlötet werden, verbunden werden.

Nun muss nur noch der u-förmige Bügel in die Nut eingeklipst werden und die beiden Funktionen mechanische Befestigung und elektrische Kontaktierung sind gewährleistet. Bild 7 zeigt den beschriebenen Aufbau.
