Die Schnittstelle für die externe Tastatur/Anzeige

Die HAMEG-Messgeräte HM8130 (Programmable Function Generator) und HM8142 (Programmable Power Supply) verfügen in der Frontplatte über eine Schnittstelle zum Anschluss einer externen Tastatur bzw. Anzeigeeinheit. Die Buchse ist als 8polige Modular- bzw. Western-Buchse ausgeführt. Bild 1 zeigt die Belegung der Buchse.

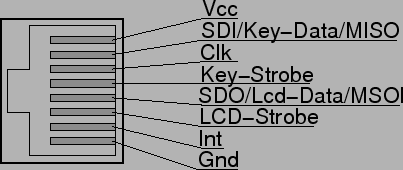

Bild 1: Belegung der Schnittstellen für eine externe Tastatur bzw. Anzeigeeinheit beim HM8130 und HM8142.

Die Schnittstellen von HM8130 und HM8142 sind von der Signalbelegung identisch. Jedoch wird beim HM8142 nach meinen Beobachtungen das Signal Int nicht genutzt. Die Aktivierung dieses Signals führt dazu, dass die Ausgänge des Netzteils aktiviert werden, was dem Drücken der Taste Output entspricht. Ein Blick in den Schaltplan des HM8142 zeigt, dass das Signal Int tatsächlich der Taste Output parallel geschaltet ist.
