Hinweise zum Schaltungsaufbau mit bedrahteten Bauteilen

Bild 3: Schematische Darstellung zum Einbau der Halbleiter und Widerstände (ohne Gewähr).

Bild 3 zeigt schematisch wie bedrahtete Bauelemente für die Schaltungsvariante 1 auf der Leiterplatte des Triebkopfes angeordnet werden können. Bitte beachten Sie vor Beginn allfälliger Umbaumaßnahmen unbedingt Abschnitt 4 dieses Berichts.

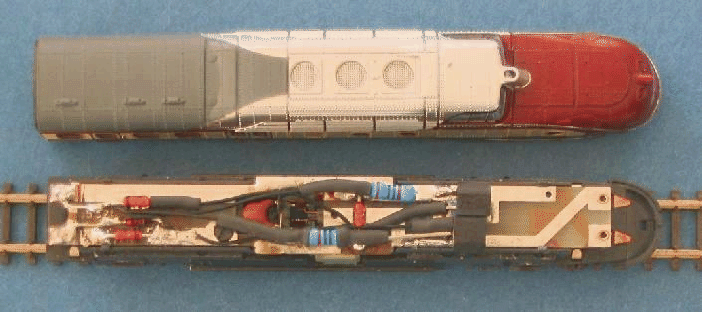

Bild 4: Modifizierter Triebkopf 8873. Die beiden Transistoren im TO92-Gehäuse müssen unter Umständen leicht abgefeilt werden, um unter die Führerstandskanzel zu passen.

Bild 4 zeigt einen entsprechend modifizierten Triebkopf 8873. Bitte beachten Sie, dass in der abgebildeten Version der Schaltung die Dioden $D_{5a/b}$ und $D_{6a/b}$ noch nicht bestückt wurden.

Am hinteren Teil der Leiterplatten der Triebköpfe müssen die beiden Leiterbahnen, die zu der Kupplung führen, unterbrochen werden. Die Unterbrechung kann beispielsweise mit einer Laubsäge und einem feinen Metallsägeblatt hergestellt werden.

Die beiden Transistoren $T_{1a/b}$ und $T_{2a/b}$ werden mit ihren Kollektoranschlüssen direkt auf die in Bild 4 obere bzw. untere Leiterbahn gelötet. Sie kommen direkt über dem SMD-Vorwiderstand der Led-Beleuchtung der Triebköpfe zu liegen. Gegebenenfalls müssen die Transistorgehäuse mit einer Feile leicht abgeflacht werden. Emitter und Basis der Transistoren werden mit dünnem Draht gemäß dem Schaltplan in Bild 2 angeschlossen. In die Basiszuleitungen werden die $820\Omega$-Widerstände $R_{1a/b}$ und $R_{2a/b}$ sowie die Dioden $D_{5a/b}$ und $D_{6a/b}$ eingeschleift.

Die beiden auf der Leiterplatte vorhandenen Dioden werden durch die Schottkydioden BAT49 $D_{1a/b}$ und $D_{2a/b}$ ersetzt. Die beiden zusätzlichen Dioden $D_{3a/b}$ und $D_{4a/b}$ vom Typ 1N4148, werden am sinnvollsten neben der hinteren, im Bild 4 links liegenden Diode angeordnet.
